20 - 800 mm HDPE potrubné tvarovky, zvárací stroj na elektrofúziu, 2700 W CE schválené

Stručný opis:

1. Modul: ZDRJ800

2. Pracovný rozsah: 20 - 800 mm

3. Pamäť: 4 000 správ

4. Zváracie napätie: 8-48V


Detail produktu

Značky produktu

Podrobné informácie

Moc: 3 500 W Rozmery: 20 - 800 mm
Použitie: Potrubné tvarovky Elektrofúzia Poskytovaný popredajný servis: Zadarmo náhradné diely, inštalácia v teréne, uvedenie do prevádzky a školenie, údržba a oprava v teréne, online podpora, technická podpora videa
Záruka: 1 rok Meno Produktu: Elektrofúzny stroj

Popis produktu

ZDRJ je viacúčelový elektrofúzny prístroj (v nízkonapäťovom 8¸48V) schopný spájať akékoľvek značky spojok dostupných na trhu, až do 400 mm pre verziu 400 a až 800 mm pre verziu.

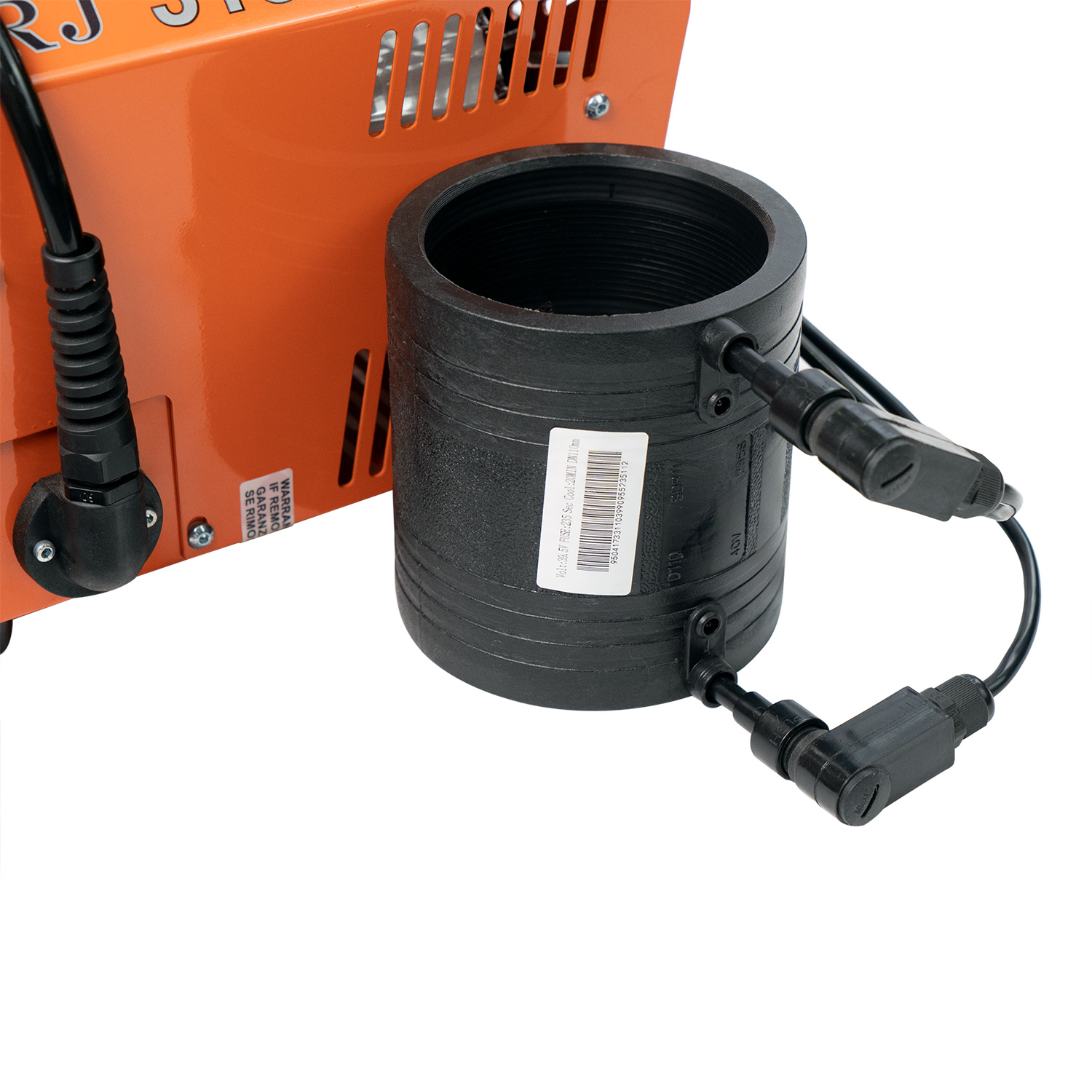

Stroj automaticky nastavuje správne parametre fúzie čítaním optického pera alebo manuálnym zavedením čiarového kódu viditeľného na spojkách (podľa ISO 13950). V prípade, že spojky nezobrazujú čiarový kód, je možné manuálne zaviesť Tension and Fusion Time odporúčané výrobcom.

ZDRJ má internú pamäť na ukladanie parametrov fúzie (použité parametre, vlastnosti spojovacích členov atď.). Je tiež možné vytlačiť údaje Fusion Data a stiahnuť ich do počítača.



1. Fúzia načítaním čiarového kódu / ručným zavedením čiarového kódu / ručným zavedením napätia a času fúzie
2. Inteligentná skenovacia pištoľ sa dá použiť na identifikáciu čiarových kódov väčšiny závodov na výrobu rúr doma i v zahraničí
3. Vstavaná pamäť so 4 000 zváracími cyklami, dáta je možné sťahovať do notebooku pomocou USB alebo tlačiť na pracovisku
4. Automatická teplotná kompenzácia podľa teploty prostredia
5. Univerzálny konektor 4-4,7 mm, či už je konektor dobrý alebo nie, priamo súvisí s kvalitou zvárania, sa musí včas vymeniť
6. Inteligentný dizajn, keď stroj zlyhá, zobrazí chybu (ako napájacie napätie, výstupný prúd, teplota okolia), podpätie alebo prepätie môže spôsobiť roztavenie alebo pretavenie

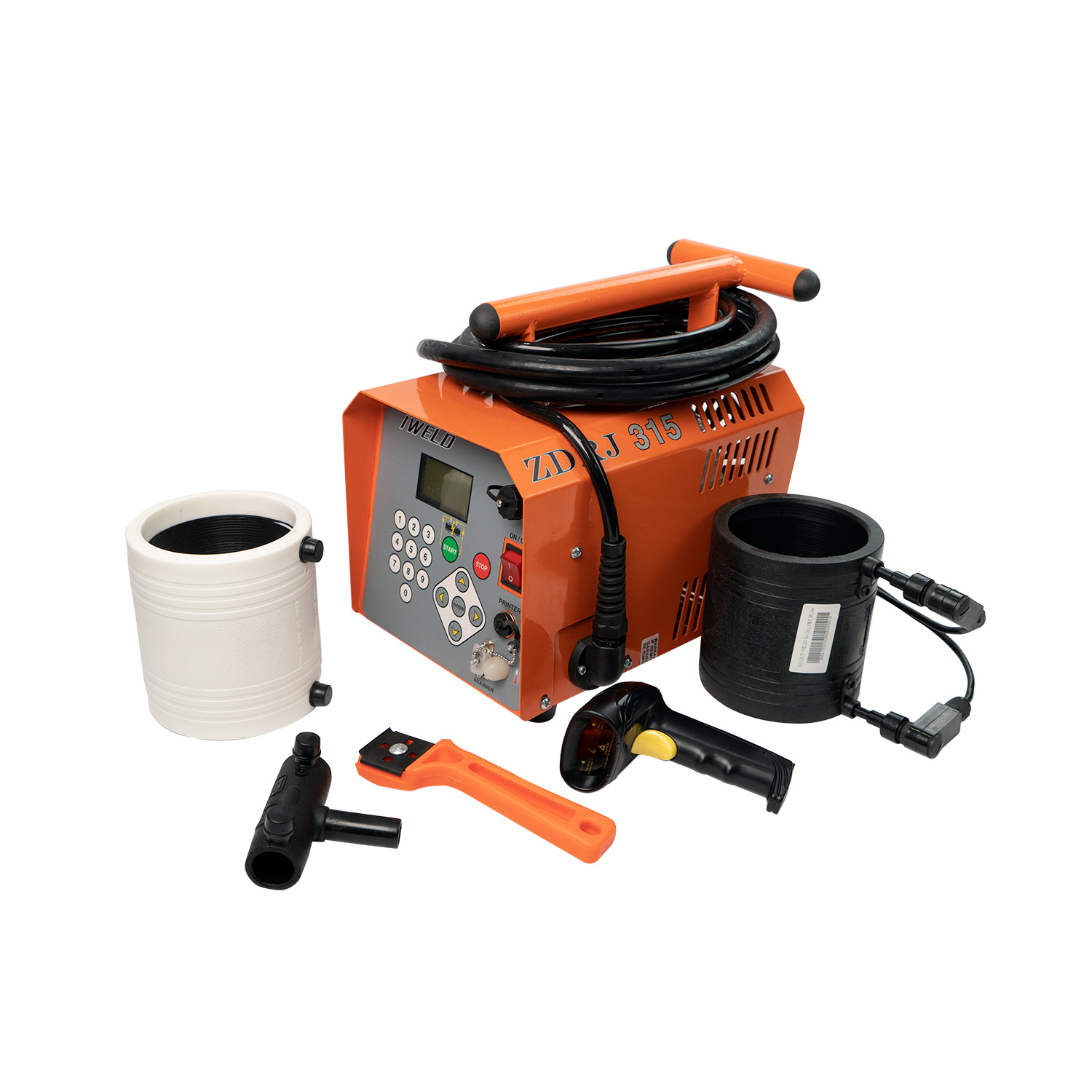

Elektrofúzny stroj Štandardné zloženie
1. telo stroja
2. skener
3. ručná škrabka
4. prepravné puzdro
5. 4,7 * 4,0 konektory
6. USB
Na požiadanie: printe

Špecifikácia

Model

160

315

400

630

800

Pracovný rozsah

20 - 160 mm

20 - 315 mm

20 - 400 mm

20 - 630 mm

20 - 800 mm

Materiály

PE / PP / PPR

Rozmery

mm

200 * 250 * 210

358 * 285 * 302

358 * 285 * 302

358 * 285 * 302

358 * 285 * 302

Váha

7 kg

21kg

23 kg

23kg

23kg

Menovité napätie

220 V str. - 50/60 Hz

Menovitý výkon

1300 W

2 700 W

3 900 W

3 900 W

3 500 W

Pracovná sila

-10 ℃ -40 ℃

Výstupné napätie

8-48V

Max. Výstupný prúd

60A

80A

100A

100A

100A

Stupeň ochrany

IP54

Konektory

4,7 mm / 4,0 mm

Pamäť

325

4000

4000

4000

4000



* Pracovný rozsah sa môže líšiť v závislosti na páske armatúry. U výrobcu armatúry sa obráťte na požadovaný výkon a čas zvárania.

* Výkon pri 60% pracovnom cykle.

Postupy fúzie

Kvalita spoja závisí od nasledujúcich pokynov, ktoré sa musia starostlivo dodržiavať.



MANIPULÁCIA S TRUBKAMI A Tvarovkami

Pri tavení musí byť teplota rúrok a tvaroviek podobná teplote okolia meranej sondou stroja.

Preto nemôžu byť vystavení silnému vetru alebo priamemu slnečnému žiareniu: ich teplota sa môže konzistentne líšiť od teploty okolia, čo negatívne ovplyvňuje tavenie (potrubie a tvarovky nedostatočné alebo nadmerné tavenie). V prípade vysokej teploty chráňte rúry a tvarovky pred priamym slnečným žiarením a počkajte, kým ich teplota nebude podobná teplote okolia.



PRÍPRAVA

Okraje rúr vyrežte priamo pomocou špeciálnych rezačiek rúr. Pokúste sa opatrne vylúčiť ohyby alebo ovalizácie rúrok a tvaroviek.



ČISTENIE

Oxidované vrstvy na okrajoch rúrok alebo tvaroviek opatrne zoškrabte špeciálnymi škrabkami na rúry. Uistite sa, že je to škrabaniejednotné a úplné cez povrchy, ktoré sa majú spájať, presahujúce stred tvarovky asi 1 cm; nedostatok tohto typu operácie spôsobuje iba povrchovú fúziu, pretože zabraňuje molekulárnej penetrácii častí a ovplyvňuje výsledok fúzie. Metódy škrabania ako brúsny papier, šmirgľový kotúčtreba sa vyhnúť.

Vyberte spojku z ochranného obalu a vyčistite interiér podľa pokynov výrobcu.



POLOHOVANIE

Vložte okraje potrubia do spojky.

Je potrebné použiť zarovnávač na:

- zabezpečiť, aby boli časti počas fázy spájania a ochladzovania stabilné;

- zabrániť akémukoľvek mechanickému namáhaniu spoja počas fúzie a ochladzovania;



FÚZIA

Fúzna oblasť by mala byť chránená pred silnými poveternostnými podmienkami, ako je vlhkosť, teploty nižšie ako -10 ° C alebo viac ako + 40 ° C, silný vietor, priame slnečné svetlo.

Použité rúry a tvarovky musia byť z rovnakého materiálu alebo kompatibilného materiálu. Zlučiteľnosť medzi materiálmi musí byť zaručená výrobou.



CHLADENIE

Čas chladenia závisí od priemeru spojky a teploty okolia. Je dôležité dodržiavať časy uvedené výrobcom použitých spriahadiel.

Aby sa zabránilo mechanickému namáhaniu spoja (ohybom, trakciou, krútením), odpojte káble a vyrovnávače iba po úplnom vychladnutí spoja.



SLEDOVATEĽNOSŤ FÚZIE


Pred procesom fúzie je potrebné sa rozhodnúť, či chcete použiť načítanie čiarových kódov stroja

systém potrubí / tvaroviek, aby bola dokončená úplná vysledovateľnosť fúzie. Údaje o fúzii budú

uložené v pamäti prístroja a je možné ich vytlačiť alebo stiahnuť.

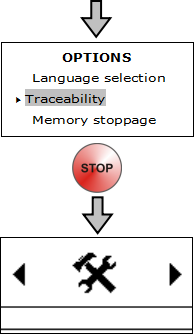

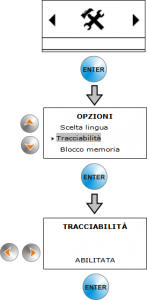

Posúvajte sa v hlavnom menu až do príchodu na

NASTAVENIE A VYUŽITIE.

Stlačte VSTÚPTE pre prístup k ďalšiemu kroku.



Vyberte „Sledovateľnosť”Pomocou klávesov C (ÙÚ).



Stlačte VSTÚPTE



Stlačte klávesy C (× Ø) na aktiváciu alebo deaktiváciu sledovateľnosti.



Stlačte VSTÚPTE pre uloženie nastavení a návrat do menu.


Stlačte STOP pre návrat do hlavnej ponuky.
